自造 Time Plotting Clock, (1) 零件採購

Fablab Taiepi, 自造者的天堂

萊恩大兵第一次去 Openlab.Taipei 時, 當場就被 Time Plotting Clock 的療瘉效果吸引住. 看著機械手臂自動地提筆寫時間, 收筆歸位, 再抹去前次時間, 重新寫下現在時間. 每分鐘每分鐘周而始, 心情都平靜下來了.  好想要一個喔. 就請 Honki 幫忙帶著萊恩大兵, 從零件採購到組裝校正, 一步一步的親手做一個來.

零件採購

[螺絲]

店家陳列了上萬種的螺絲. 去這種店家採買得先做好功課, 光是說要買螺絲, 沒能講出精確的規格(材質, 螺絲頭形狀, 沖模種類, 螺牙直徑, 螺牙長度), 那是在浪費老闆的時間. XD.

各式各樣的螺絲, 說有上萬種不誇張.

簡易的螺絲規格圖表, 直接對照來講比較精確.

[壓克力板]

這比較簡單買. 大抵就是選顏色 (以個人喜好為考量, 得注意顏色多少少會影響雷射切割時的功率設定), 厚度 3mm, 尺寸大小 (要考慮雷射切割機裝不得下).

挑好顏色, 講好尺寸, 老闆現切直送.

402號, 純白

[白板筆]

不要買品質太好的筆, 可能會擦不掉. 一般10圓商店賣的那種白板筆, 反而比較適合.

十元商店是自造者的寶庫

[SG-90, Servo]

SG-90 一顆賣 $90 有點貴, 網拍有更便宜的. 有急需, 只好買了. 話說, 光華商場真是電子材料的寶庫, Arduino 的配件應有盡有.

各種各樣的偵測器配件

一站購足好方便.

雷射裁切

Fablab 的志工們都很熱情, 都不吝指導設備儀器的使用, 也很樂意分享自造的樂趣與經驗.

地下室一隅

Fablab 還陳列許多奇怪有趣的玩具.

來抓個癢吧

很精緻的老虎頭

雷射切割機正在切割壓克力板. (這景象讓萊恩大兵想起 007 的橋段). 雷射切割機使用前得先校正, 設定值大抵包括 雷射輸出功率, 雷射頭移動速度, 切割模式. 要把壓克力板割斷挖穿很容易, 難的反而是要它精確鑿個 2mm 深的槽. 這會因材料不同, 而有不同的設定值. 看來這邊有不少經驗值, 才能馴伏這台怪獸.

切好第一組了

雷切的參數該怎麼下呢?

Fablab 的雷射切割機很熱門, 一堆人排隊搶著用. 建議大家有機會來使用時, 儘量先在家把圖調整好, 不要在這邊臨場修改. 切割完後, 也要把雷切枱面收捨乾淨.

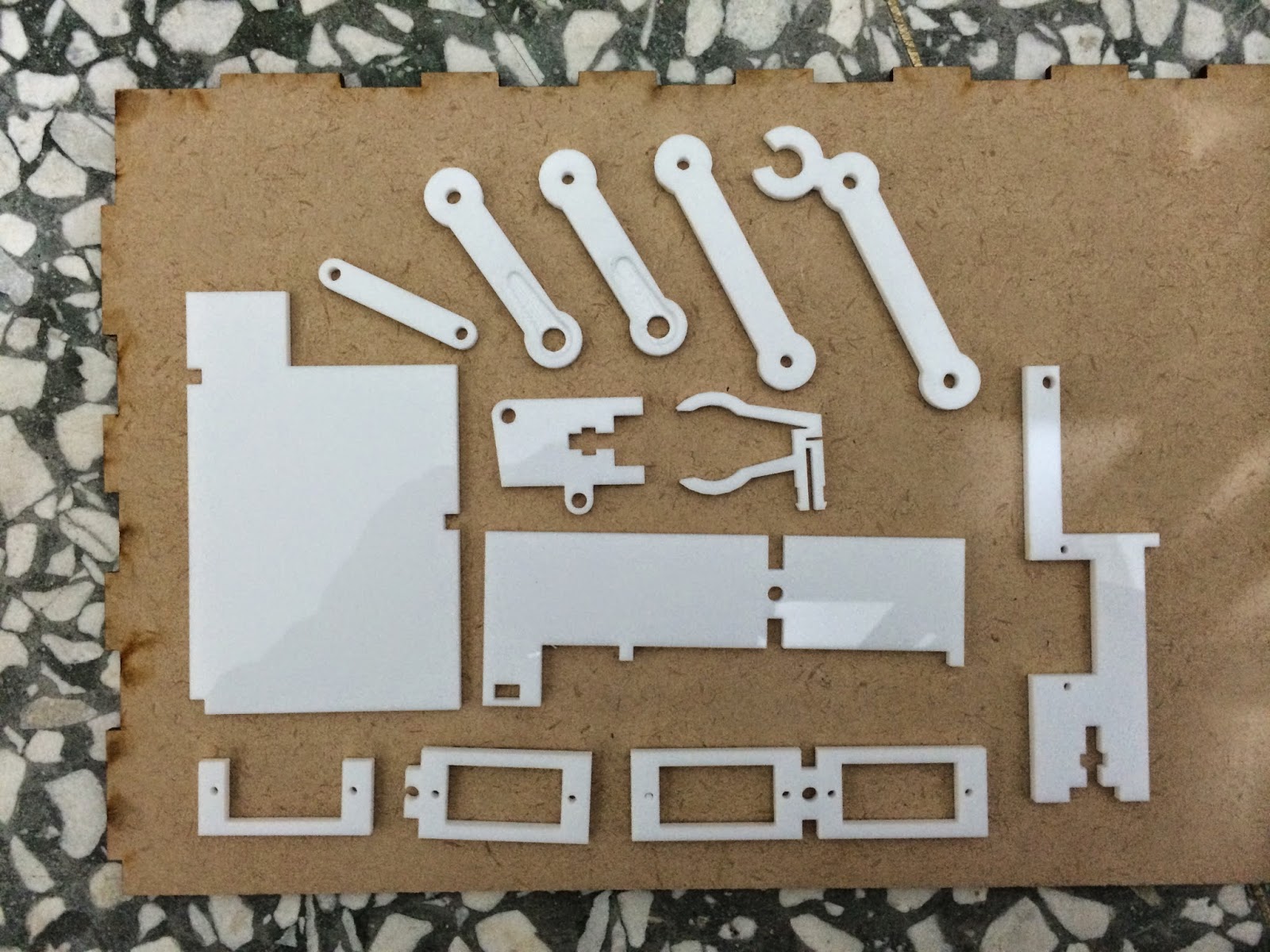

切好的零件排隊站好

接下來就是組裝與校正這些零件了.
